ANKER在近期推出了一款名为PowerPort Atom 3 Slim 4口桌面充电器产品，具备4个USB输出接口，可以同时输出为4台设备充电，能够解决插线板插孔不够、桌面凌乱等问题。同时，充电器内部还运用了当今最热门的第三代半导体材料——GaN氮化镓元，黑科技满满。此前充电头网已经为大家带来了这款产品的评测，[敏感词]小编就继续为大家分享这款充电器的拆解，看看里面具体用料如何。

一、ANKER PowerPort Atom 3 Slim 4口氮化镓桌面充电器外观

包装盒正面为白色，左上角是“ANKER”品牌，右上角则是产品二维码以及防伪码。

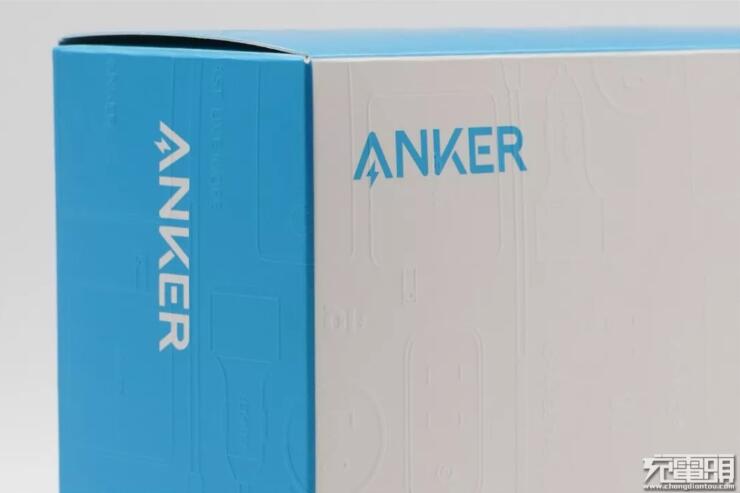

包装盒特写，上面是充电器、车充、数据线等图案。

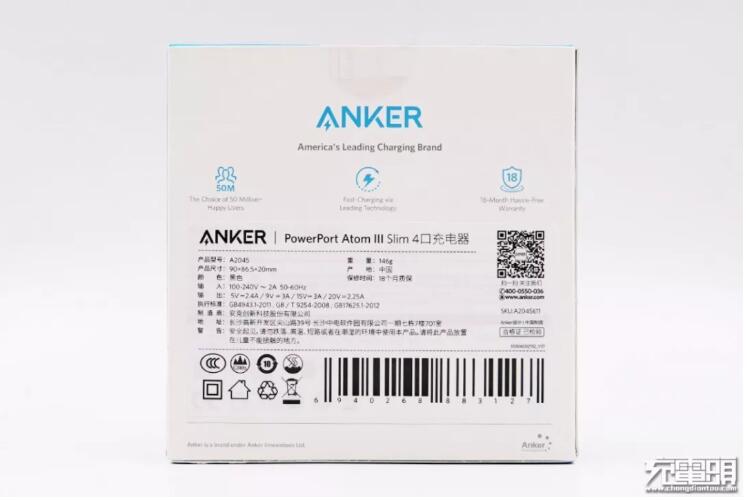

背面标注有产品规格信息。

打开包装，内有纸盒对产品进行固定和保护，并且充电器还外套有一个防尘袋。

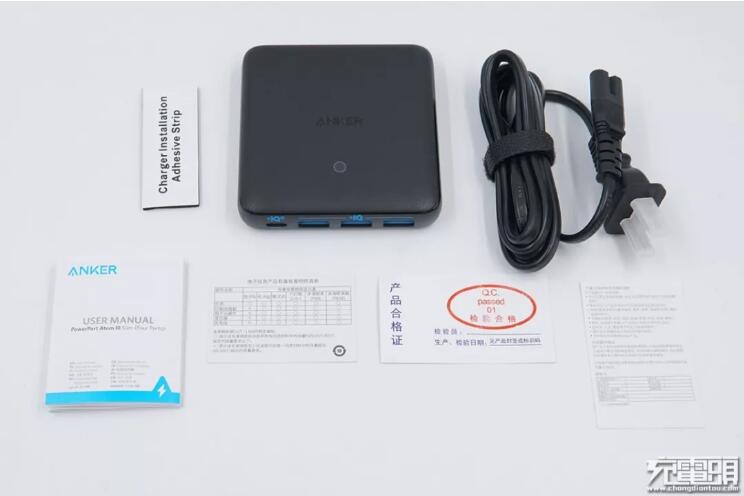

包装内容：使用说明书、充电器固定胶带、有害物质清单卡、充电器、电源线、产品合格证、保修卡。

电源线特写，采用国标插脚，线身两端进行抗弯折处理。

电源线输出端插头上有凸出小塑料块设计，方便电源线的插拔。

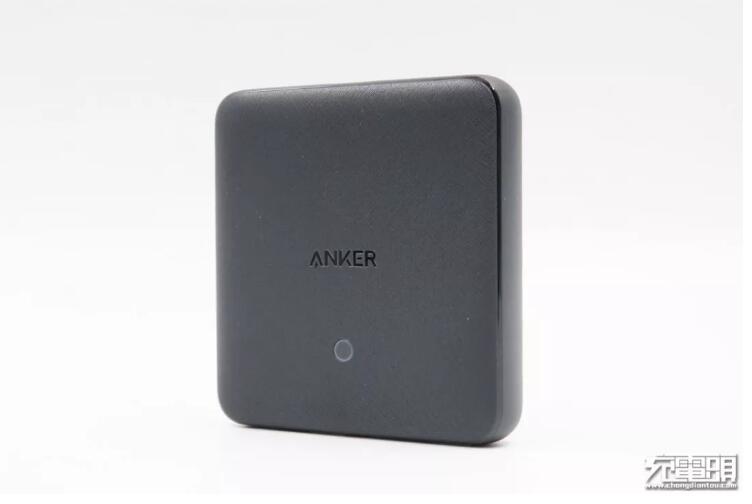

充电器机身壳为黑色PC阻燃材质，顶面进行晒纹处理，其余均为磨砂处理，四角以及边缘均为弧面过渡，不硌手。正面中间是凹印的“ANKER”logo，下方有个LED指示灯。

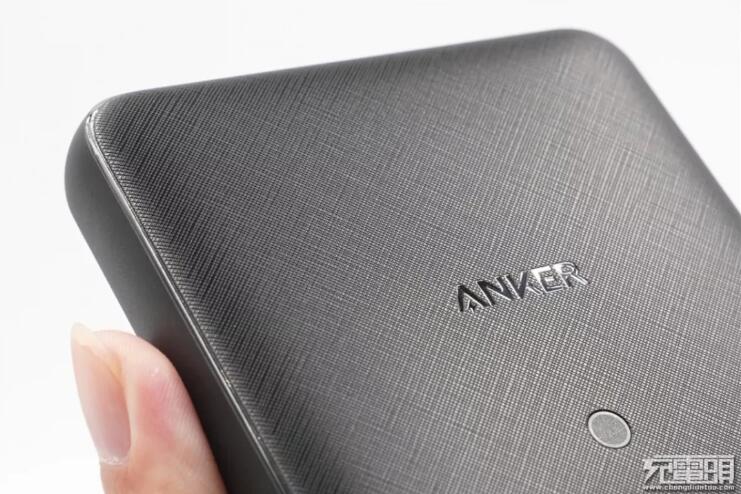

晒纹处理，让充电器看上去更加美观精致。

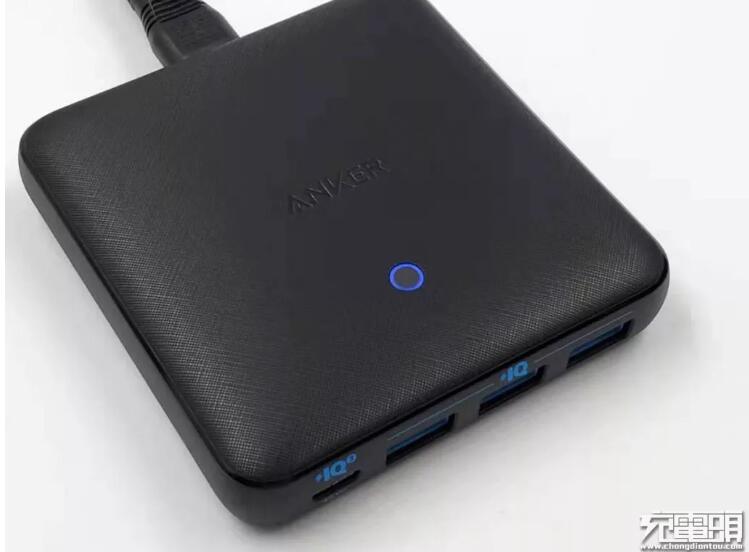

充电器接通电源线时，LED灯显示蓝色。

底部四角各有一枚胶垫，防滑性能不错，此外下端标注有产品的规格参数信息。
产品名称：PowerPort Atom 3 Slim 4口充电器
型号：A2045
输入：100V-240V~50/60Hz 2A max
USB-C输出：5V/2.4A、9V/3A、15V/3A、20V/2.25A
USB-A输出：5V/4A（单口[敏感词]2.4A）
该产品已经通过3C认证。

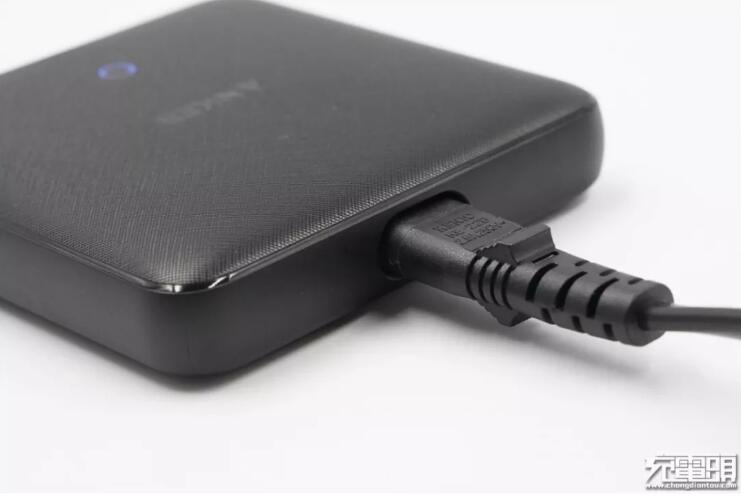

侧面配有一个“8”字型输入接口。

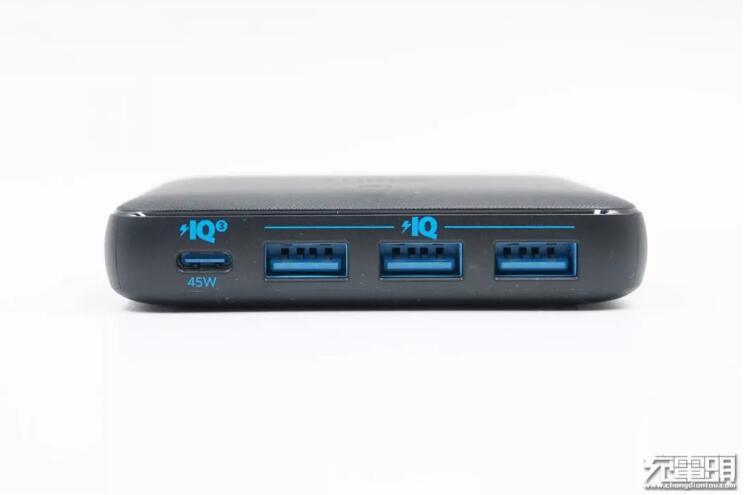

另一端是3A1C四个输出接口，统一蓝色舌片，C口旁边标有“45W”和“IQ3”字样。其中USB-C口支持ANKER自家推出的PowerIQ 3.0快充技术，USB-A接口支持PowerIQ快充技术。

PowerIQ 3.0是Anker在2019年年初推出的一项自研协议技术，它基于[敏感词]的USB-C接口，兼容PD等多种快充协议，支持Anker PowerIQ 3.0的充电产品能为手机、平板、PD笔记本电脑等不同电子设备提供快充。

充电器尺寸：90*86.5*20mm。

拿在手上的直观感受，非常的小巧。

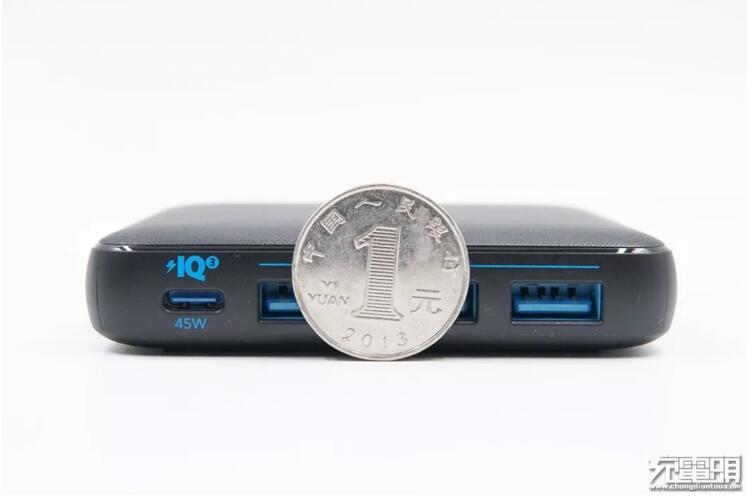

厚度约为一元硬币直径的2/3。

与同为多口桌面充产品的紫米65W 2C1A PD快充充电器厚度对比，ANKER这款更为纤薄。

净重约为143g。

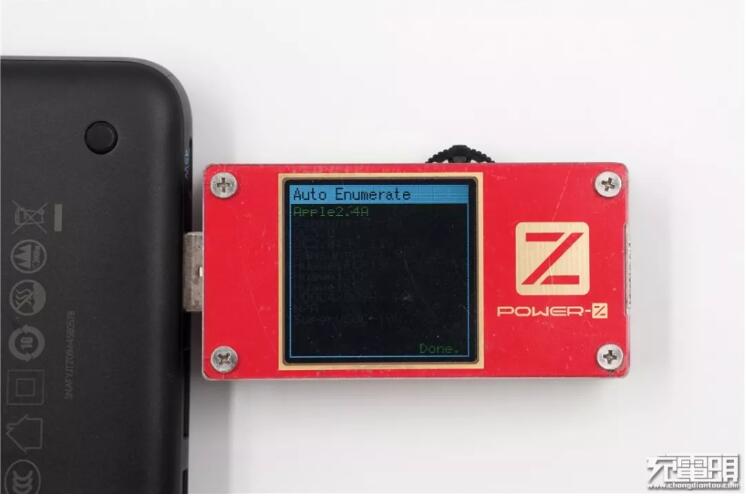

使用ChargerLAB POWER-Z KT001检测充电器的3个USB-A口的输出协议，均显示支持Apple 2.4A协议，此外没检测到其他协议。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持Apple 2.4A和USB-DCP协议，以及QC2.0和QC3.0快充协议。

除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/2.4A、9V/3A、15V/3A、20V/2.25A四组固定电压档位。

二、ANKER PowerPort Atom 3 Slim 4口氮化镓桌面充电器拆解

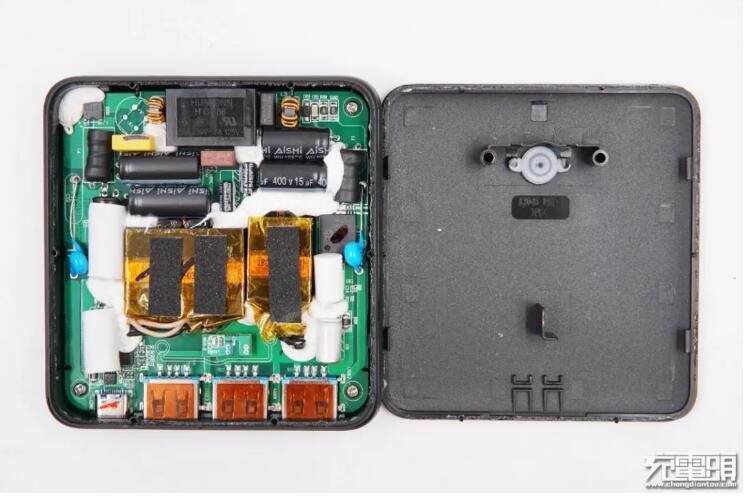

沿着侧面的组装缝将机身壳拆开，两边各有两个卡扣进行固定，此外边缘还采用超声波焊接工艺，使得机身壳封装非常牢固。绿色PCB板四角都有螺丝固定。

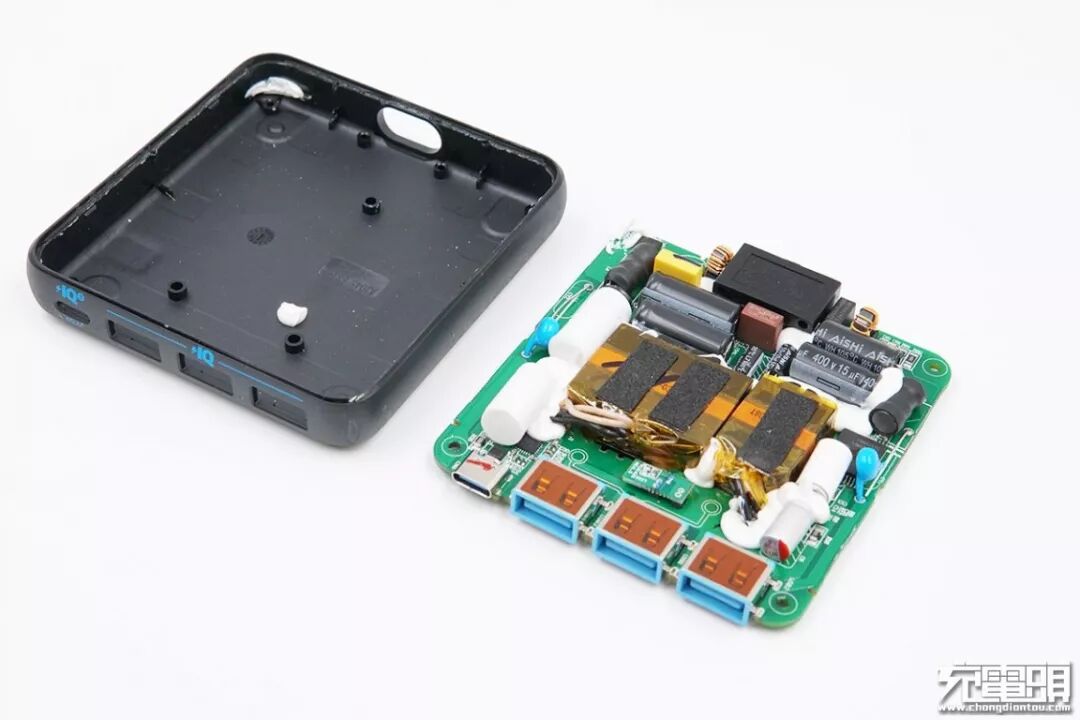

拆掉螺丝将PCB板取出。

PCB板上的变压器和电容均注胶进行固定和导热，并且变压器上面还贴有黑色导热垫。变压器、共模电感、初级电解电容、PWM供电电容、固态电容等元件均为两对焊接，我们从这种情况可以知道PCB板上分为两路电路，相互独立且互不干扰。

[敏感词]先来给大家介绍USB-C输出接口这一路的元器件：

“8”字型总的输入接口，规格为7A 125V~2.5A 250V。

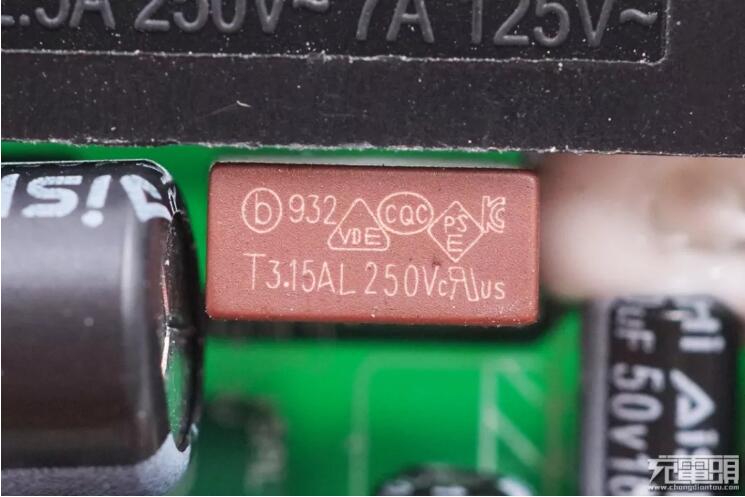

延时保险丝，规格为3.15A 250V。

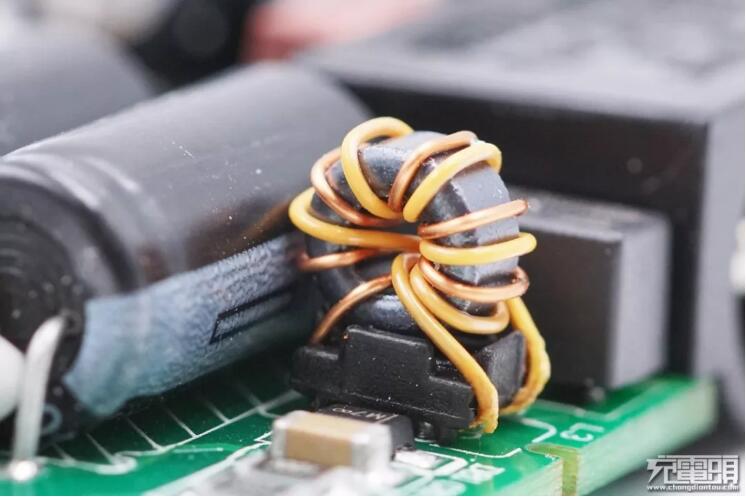

共模电感，采用多层绝缘线绕制，用于滤除EMI干扰。

安规X电容，规格为0.1μF，来自东莞市成希电子有限公司，采用该电容的产品还有京造30W 1A1C快充充电器。

工字电感，外套热缩管。

丝印ABSR210整流桥，PCB板背面还有一颗，两颗均摊发热。

两颗AiSHi艾华的初级滤波电解电容，规格均为400V 22μF。

另外一颗AiSHi艾华的初级滤波电解电容，规格同样是400V 22μF。三颗并联工作，总计66μF。

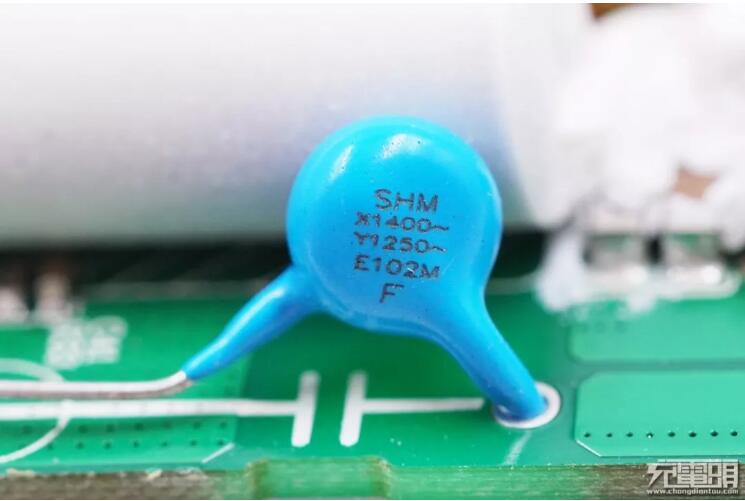

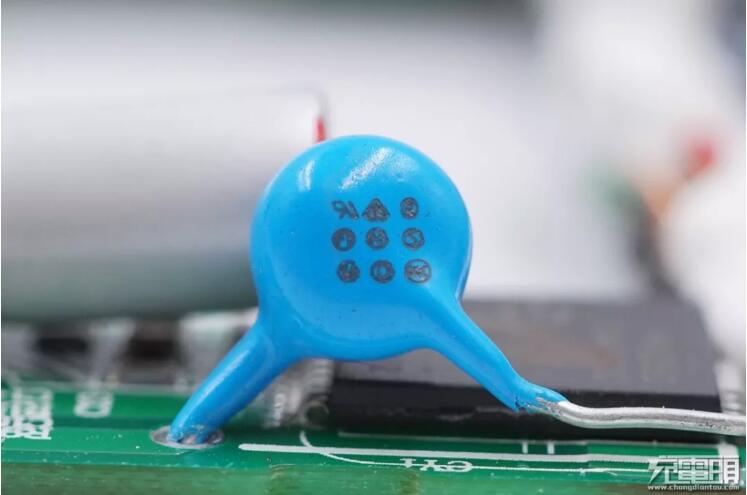

蓝色Y电容。

两颗PWM主控芯片供电电容，规格都是50V 10μF，同样由AiSHi艾华提供。

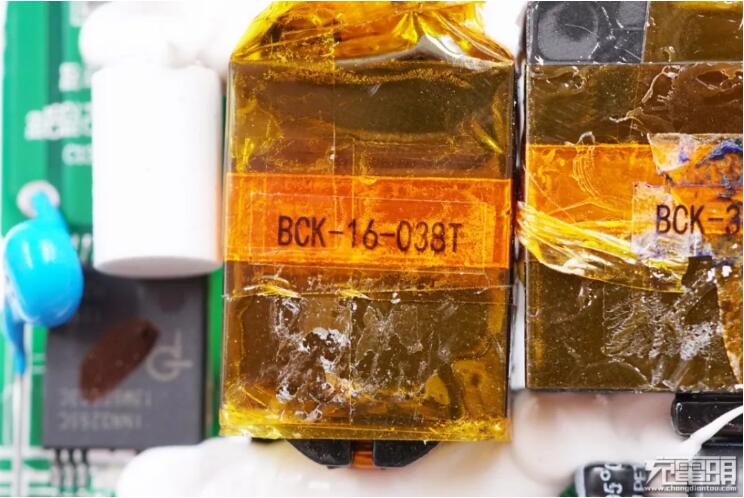

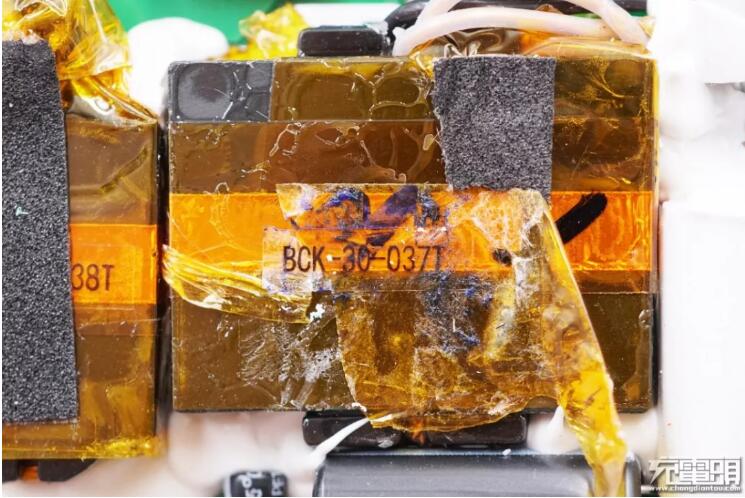

变压器特写，上面贴有信息标签。

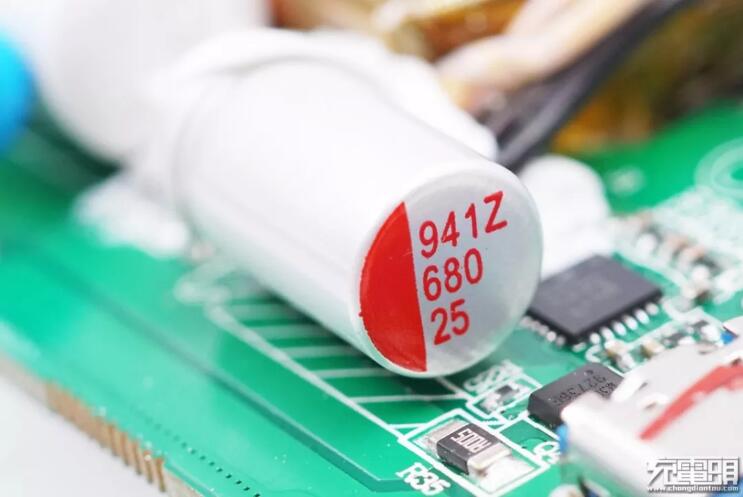

次级端输出滤波固态电容，规格为680μF 25V。

USB-C接口协议芯片来自Cypress赛普拉斯，型号CYPD3175。充电头网了解到CYPD3175是一颗通过了协会USB PD3.0（PPS）认证的芯片。

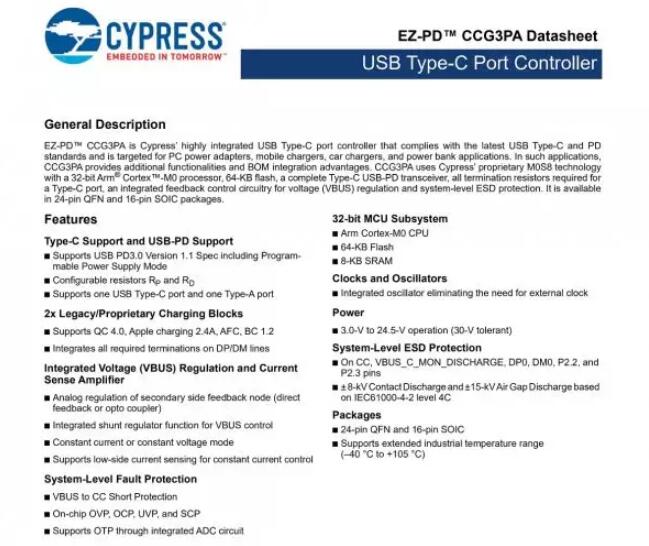

赛普拉斯CYPD3175详细规格资料。充电头网了解到，采用赛普拉斯CYPD3175芯片的产品还有ANKER PowerCore Fusion PD超极充、ANKER安克18W USB PD充电器等。

输出VBUS开关，丝印M3017AM。

自此我们已经看完USB-C输出接口这一路的元器件，接下来继续给大家介绍三个USB-A接口这一路的元器件：

另一路的黑色延时保险丝，规格为2A 250V。

共模电感，一样的设计做工，用于滤除EMI干扰。

两颗AiSHi艾华的初级滤波电解电容，规格都是400V 15μF。两颗并联工作，总计30μF。

工字电感，外套热缩管。

变压器特写，上面贴有信息标签。

来自PI的电源主控芯片，型号INN3265C。芯片内置了初级PWM控制器，开关管以及次级同步整流控制器，集成度高。

INN3265C信息规格资料。

蓝色Y电容。

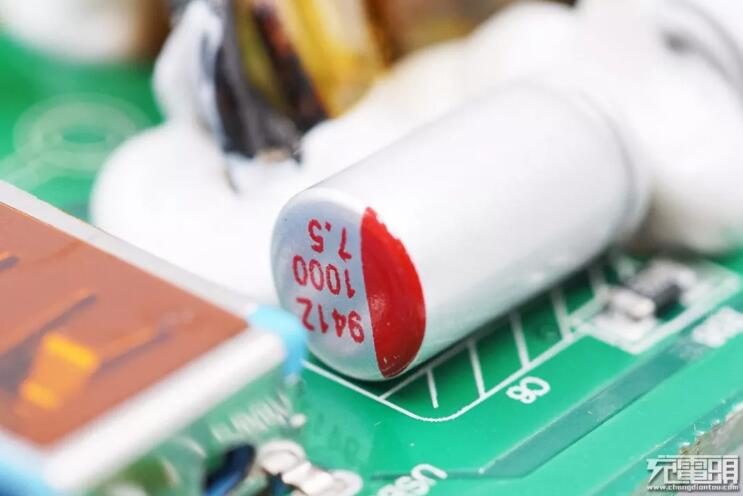

次级端输出滤波固态电容，规格为1000μF 7.5V。

另一颗输出滤波固态电容，规格同样是1000μF 7.5V，两颗并联。

变压器后面的一块小PCB板，上面焊接有LED指示灯，用于电源指示。

USB-A接口特写，外壳上贴有防尘胶带，防止灰尘进入充电器。

自此PCB板两路电路我们均已了解完毕，[敏感词]再来看PCB板背面情况。

从PCB板背面的焊接情况可以了解到，背面同样是分为两路焊接，并且输入接口、变压器和3个USB-A接口均为沉板焊接，可以降低充电器的厚度。

中间部分镂空用于放置两块变压器，芯片则焊接在PCB板的边缘位置上。先来看左边USB-C接口的AC-DC部分。

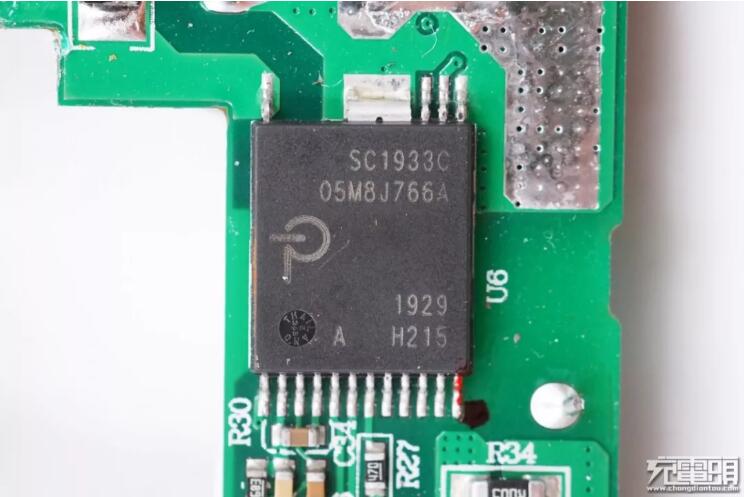

主控芯片型号为SC1933C，该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的[敏感词]GaN电源产品。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。

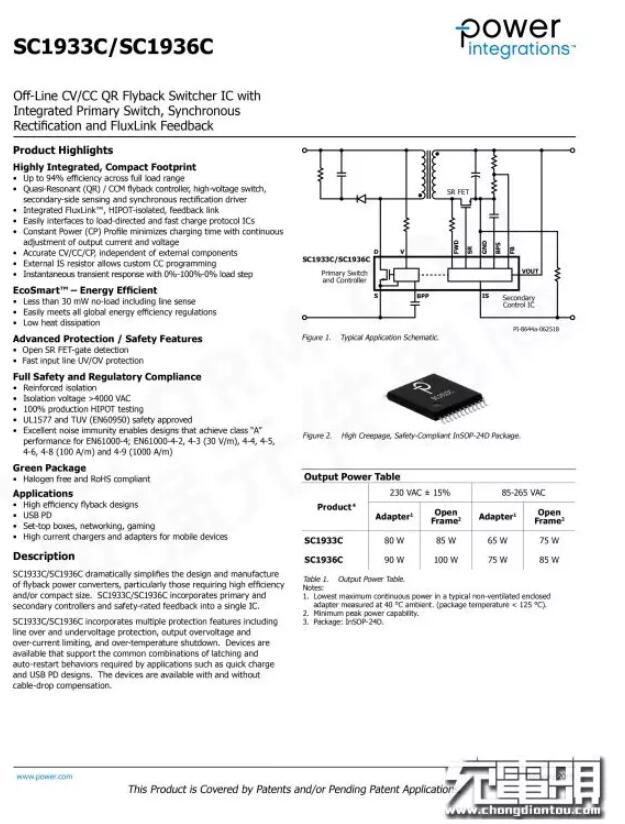

PI SC1933C无需外围元件即可提供[敏感词]的恒压/恒流/恒功率，并轻松与外接快充协议接口IC协同工作，因此适用于高效率反激式设计。充电头网了解到，该芯片此前已被RAVPower 61W氮化镓USB PD充电器、ANKER 30W GaN氮化镓充电器和ANKER 60W氮化镓双USB-C口充电器采用。

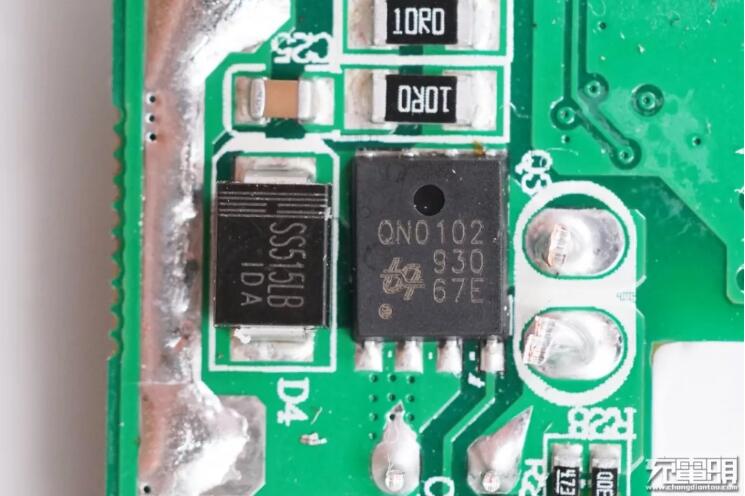

两颗芯片分别丝印SS515LB和QN0102，肖特基二极管与同步整流MOS并联，提高轻载效率。

[敏感词]再来看看右边USB-A接口的AC-DC部分。

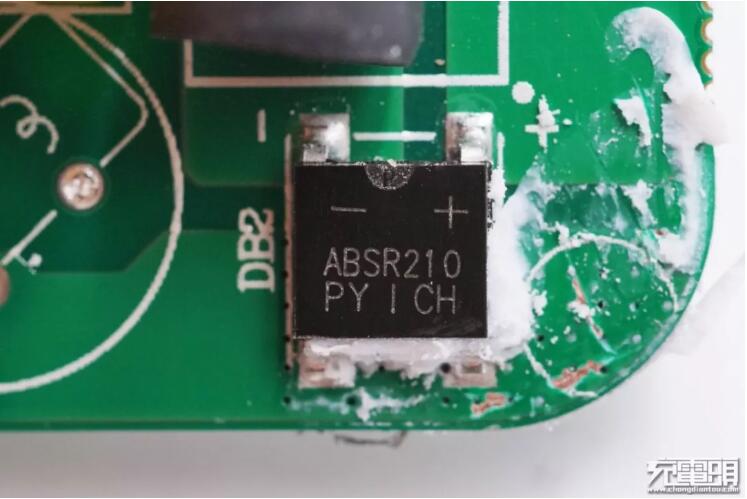

丝印ABSR210整流桥。

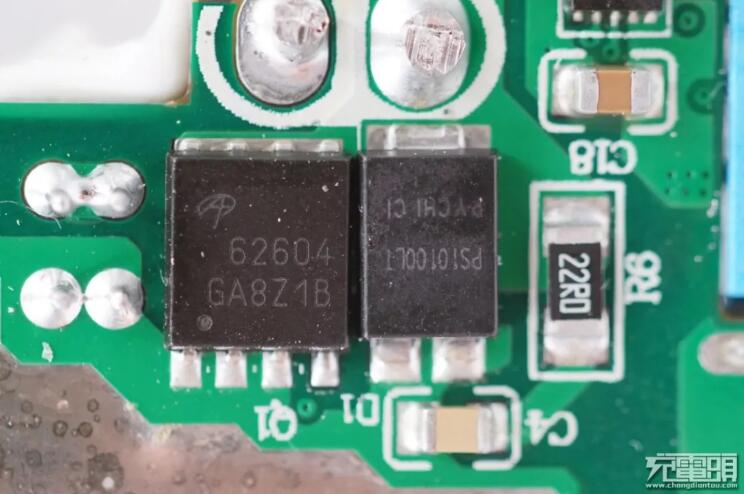

右侧是三个USB-A接口这一路的次级同步整流MOS，型号AO62604，来自美国万代AOS。

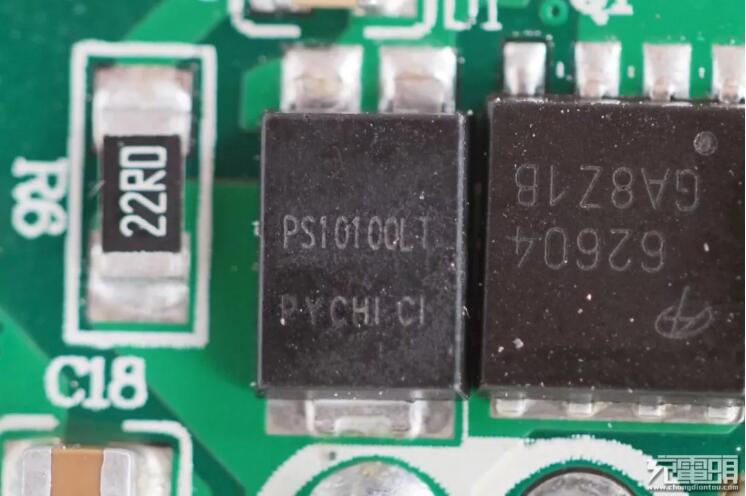

旁边丝印“PS10100L1”肖特基二极管与同步整流管并联，提高轻载效率。

三个USB-A接口的输出过流保护开关，兼自动识别功能。

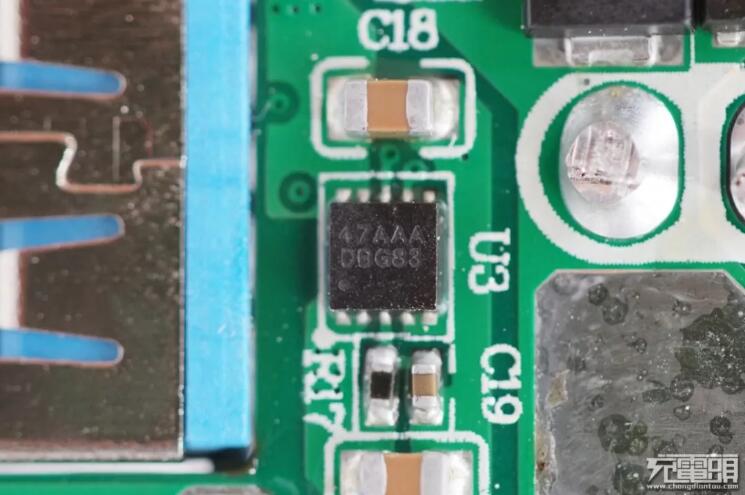

输出过流保护开关特写，丝印47AAA。

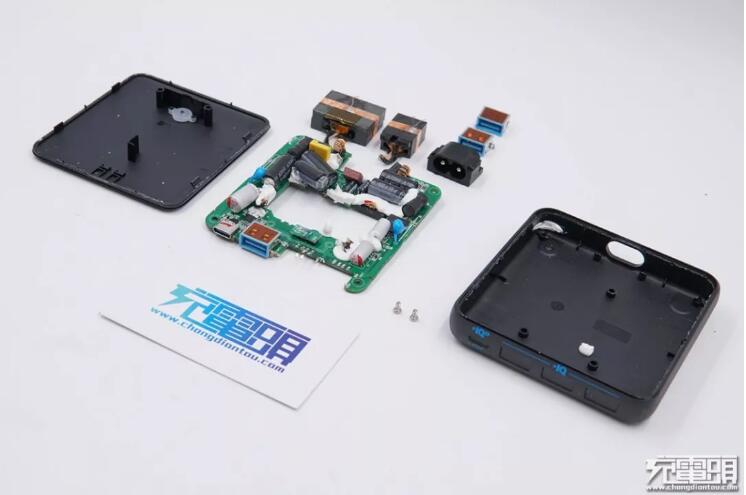

全部拆解完毕，来张全家福。

充电头网拆解总结

ANKER安克这款3A1C 4口氮化镓桌面充电器采用PC阻燃材质外壳，顶面进行晒纹处理以增加美感，四角及边缘为弧面过渡，整个充电器非常小巧可以为桌面节省很多空间。USB-A接口[敏感词]输出12W，总输出达20W，而USB-C接口所在电路内部采用GaN氮化镓元器件，输出功率更是达到了45W。此外USB-C接口支持Apple 2.4A和USB-DCP协议，以及QC2.0和QC3.0快充协议，兼容性也不错，可以满足多数电子产品的快充需求。

充电头网通过拆解发现，USB-C接口电路采用PI的SC1933C作为主控芯片，该芯片内置GaN功率器件，同时还使用Cypress赛普拉斯的CYPD3175作为次级协议IC。而USB-A电路则采用PI的INN3265C作为主控芯片，芯片内置了控制器，开关管以及次级同步整流控制器，集成度高。充电器内部的两路电路各自独立工作互不影响，因此就算四口同时输出也不用担心总功率下降，并且每个端口都有过流保护功能。输出还使用固态电容滤波，降低纹波，输出更稳定。
