在本章中，您将学习电源管理的基础知识，包括不同应用所需的电路设计类型。您还会了解到什么是电源管理集成电路（PMIC），以及当今的多功能 PMIC 为何能够替代各种类型的稳压器。


  掌握电源基础知识

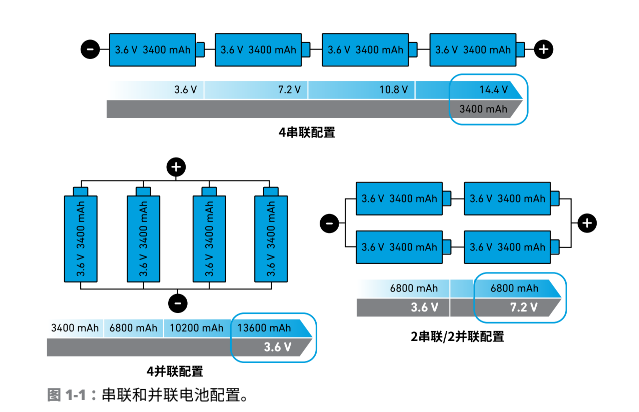

某个设备或电子系统所需要的 DC 电源管理子系统的类型取决于该设备或系统的电源。可能的电源包括 AC、电池、DC 以及超低功耗 DC（能量采集）。绝大多数由电池供电的电子产品使用锂离子（Li-ion）或锂聚合物（LiPo）电池。一个电池组可能包含几块电池，通过串联或者并联方式连接起来。图 1-1 是一些示例。

以下是每种连接配置下的电压和电流性能：

• 串联电池可提高电池组电压，同时提高整个电池组容量。

• 并联电池不能提高电池组电压，但会提高整个电池组的电流控制能力和电流容量。

• 串并联电池可同时提高电压、电流控制能力、电流容量。

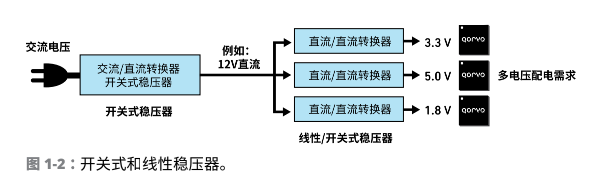

在一些由电池供电的应用中，系统组件可能无法直接使用电池电力。这些组件可能需要一个更低或者更高的电压才能正常运行。在充放电过程中，电池的电压也会发生变化。DC-DC 转换器可用来监控这种未调节的电池输入电压并使其保持稳定。这些转换器通常被称为稳压器，因为它们可以根据需要提高、降低或者调节电压（如图 1-2 所示），然后把调整后的电压提供给系统子组件使用。

DC-DC 稳压器包括隔离型和非隔离型，取决于输入接地是否与输出接地相连：

• 隔离转换器用于对输入和输出电压进行隔离，一般采用变压器或电容式电力传输。

• 非隔离转换器有一条连接输入接地和输出接地的 DC 通路，并共享输入和输出接地连接。



  DC-DC 稳压器分类


根据所用的电压转换方式，DC 稳压器共分两类：线性稳压器和开关式稳压器。这是两种基本稳压器类型，用于相机、手机、可穿戴设备以及计算机等电子设备。设计工程师将基于输入电压、输出电压以及所需的电流负荷，为其系统设计选择适当的 DC 稳压器。

  线性稳压器


线性稳压器可把输入电压（V_IN）转换为不同的输出电压（V_OUT），使用一个线性组件（即电阻型组件）来调节输出电压 V_OUT。线性稳压器的一般特性：

• 耗散电能。

• 用于低电流和低电源轨。

• 效能不高。

• 用于低噪音电源。

• 低波纹和低噪音特性使其适合灵敏的模拟集成电路，如传感器、锁相环路等。

对于线性稳压器，一种重要的类型是低压差（LDO）线性稳压器。在 V_IN和 V_OUT 相差很小时，LDO。能持续输出稳定的 V_OUT。

  开关式稳压器


开关式稳压器通过一个开关元件转换 V_IN 到不同的 V_OUT，并使用外部电感和电容来稳定输出电压 V_OUT。开关式稳压器通常效率更高，支持比线性稳压器更高的输出电流。但输出被调节后仍有波纹或开关噪声，即使经滤波后仍然存在。

按照输入与输出电压间的关系，开关式稳压器分类如下：

• 降压型开关式稳压器：V_OUT 低于 V_IN

• 升压型开关式稳压器：V_OUT 高于 V_IN

• 降压-升压型开关式稳压器：V_OUT 可变，可低于、高于或等于V_IN

以上是设计工程师常用的四种稳压器拓扑⸺LDO 以及三种开关式稳压器（降压型、升压型、降压 - 升压型）。在[敏感词]几节，我们将详细介绍这四种稳压器。

  LDO 稳压器

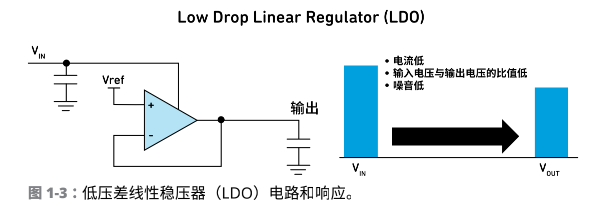

低压差线性稳压器是一种 DC 线性稳压器，可以在供电电压和输出电压非常接近时调节输出电压水平。对于 LDO，跌落电压应尽可能最小，这样可以尽量减少电量耗散，[敏感词]限度地提高系统效率（如图 1-3 所示）。



与开关式稳压器相比，LDO 通常具有更高的电源供应抑制比（PSRR），意味着 LDO 可以生成低噪声输出电压。LDO 一般不产生任何波纹，在降低输入电源噪声或波纹方面非常有用。LDO 待机电流消耗低，这使得它成为便携式和无线应用的[敏感词]解决方案。

  降压型转换器

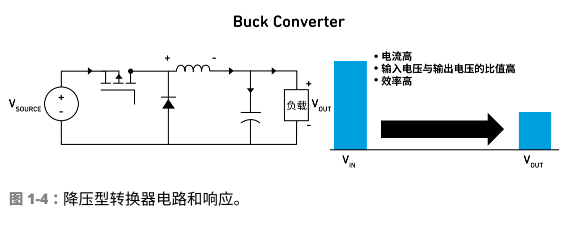

这里 Buck 的意思是“降低”或“减弱”。降压转换器是一个减弱型转换稳压器，可以高效输出低于 V_IN 的 V_OUT。降压型电路包含电感、开关场效应晶体管（FET）或二极管、电容以及具有开关控制电路的误差放大器（如图 1-4 所示）。降压转换器会改变金属氧化物半导体场效应晶体管（MOSFET）的开启时间，然后把电能应用到感应器上。降压转换器有很高的效率，因为 MOSFET 或者完全开启，或者完全关闭。在开和关（阻抗）两种状态之间，降压转换器不工作，这一点与线性稳压器不同。



降压转换器会产生切换波形，波形为脉宽调制（PWM）模式或脉冲频率调制（PFM）模式，然后使用外部电感和电容滤波组件进行滤波，最后生成平滑的输出电压 V_OUT。这种电压转换方式效率很高，可延长电池寿命、降低系统发热、减小产品尺寸。

降压型转换器用在很多通过 USB 取电的应用以及其他计算机外设中。同时也用在智能手机、平板电脑、移动设备以及其他很多电子设备中。

  升压型转换器


Boost 在这里的意思是“增强”。升压转换器把 V_IN 升高，产生 V_OUT。例如，当您想把 3.3 伏 DC 输入电压转换为 5.0 伏的输出电压时 V_OUT 时，升压转换器会很方便。这种升压操作常见于很多锂离子或锂聚合物电池应用。

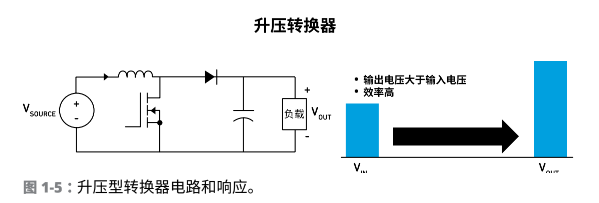

升压电路与降压电路包含同样的组件（感应器、开关场效应晶体管 [FET]或二极管、电容器、带开关控制电路的误差放大器），但是具有不同的连接方式。升压电路同样通过控制 MOSFET 的开启时间把电能应用到感应器来工作。（如图 1-5 所示）。



  降压 - 升压型转换器

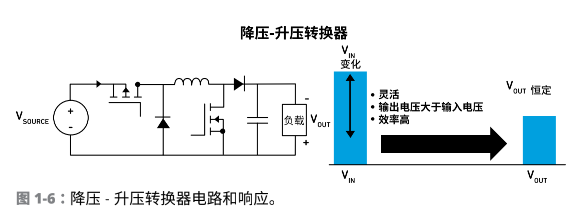

降压 - 升压型转换器是一个开关模式转换器，在单一稳压器中结合了降压和升压两种方式。它可以处理大范围的输入和输出电压。控制电路调节MOSFET 的开关时间，降低或提高输入电压，根据需要产生 V_OUT（如图1-6 所示）。



除图 1-6 所示的标准降压 - 升压型之外，还存在其他类型的降压 - 升压转换器，比如 Sepic 型、Cuk 型以及 Zeta 型。这些转换器都可以调节V_OUT，使之低于、高于或等于 V_IN。

  电源管理集成电路介绍


PMIC 是用于电压转换、稳压、电池管理的集成电路。它们可以处理电源系统时序，为多种负载供电，并可以在过压、欠压、过流、热故障等情况下提供保护功能。

单个 PMIC 可以管理多个外部电源，把不同的系统需求映射到适当的稳压器输出电压上。它们也可以用在各种处理器、系统控制器以及最终应用上，只需要更改相关寄存器设置或固件，而不需要重新设计新的集成电路（IC）。

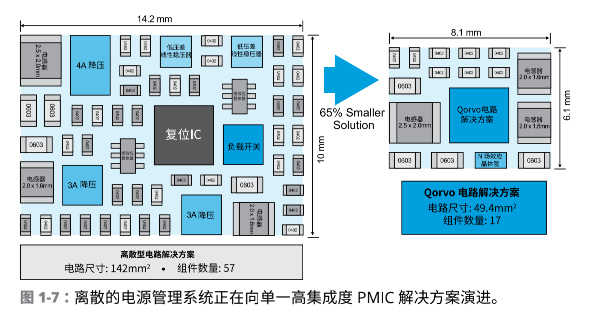

因为当前的几种趋势，PMIC 市场正在飞速发展。一种趋势是消费者对无线移动的追逐，带来了对于小型、电池驱动设备的大量需求，随之则需要更多高集成度电源管理解决方案，如图 1-7 所示。该图显示了 Qorvo 的PMIC 解决方案如何大幅度降低组件数量和方案的整体大小。



同时，消费者和厂商对节能环保、减少碳排放类产品的需求也日益增长。全球的“绿色”潮流增加了对配备高效电源管理的电子产品的需求，让电源管理成了一种非常重要并大受欢迎的特性。

  一体式 PMIC

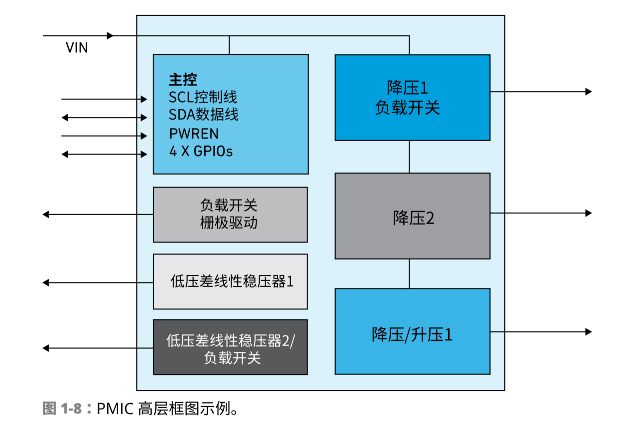

当今的 PMIC 之所以被广泛使用，一个重要原因是它们可以满足应用中的多种甚至全部电压调整功能（如图 1-8 所示）。这些多功能 PMIC 可通过固件来定制，从而适用于多种不同应用，消除硬件电路更改的高成本。上述特性让它们可以在不同应用中平滑转换，从而缩短产品上市时间。
